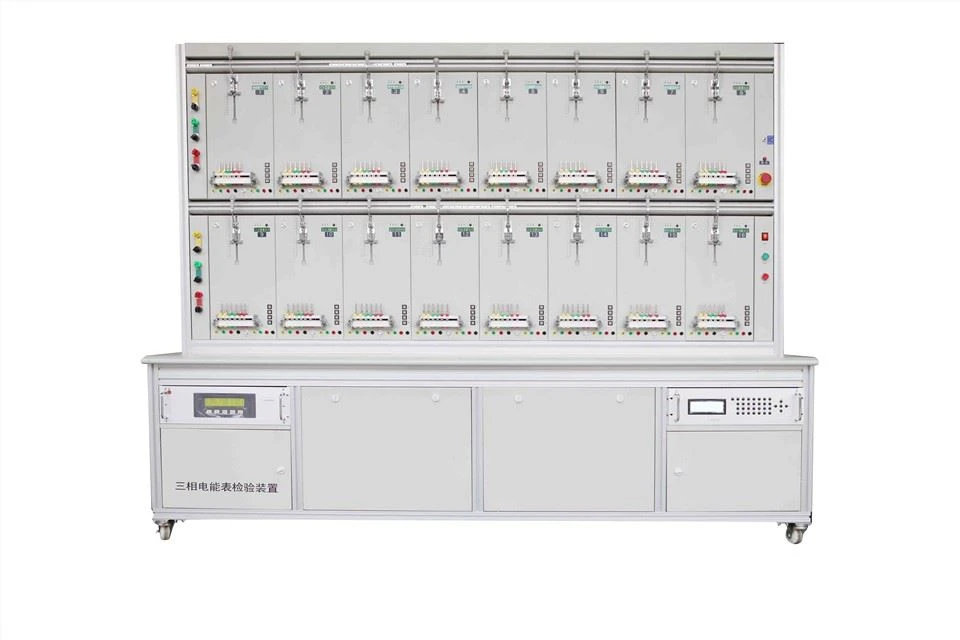

انرجی میٹر ٹیسٹ بینچ

انرجی میٹر ٹیسٹ بینچ ایک الیکٹرانک پروگرام کے زیر کنٹرول تھری فیز الیکٹرک انرجی میٹر انسپکشن ڈیوائس ہے، جسے ہماری کمپنی نے الیکٹرک انرجی میٹر کیلیبریشن ڈیوائس کے کئی سالوں کے پروڈکشن کے تجربے کی بنیاد پر احتیاط سے تحقیق اور تیار کیا ہے۔ یہ مختلف اقسام اور وضاحتوں کا ایک انشانکن آلہ ہے جو مختلف تھری فیز الیکٹرک انرجی میٹرز کے مطابق تیار اور تیار کیا گیا ہے۔ یہ مختلف سنگل فیز الیکٹرک انرجی میٹرز (بشمول سائنوسائیڈل ری ایکٹیو پاور میٹرز) کے معائنہ کے لیے موزوں ہے۔ دستکاری، مکمل فنکشنز اور بہترین کارکردگی یقیناً آپ کو پسند آئے گی۔

خصوصیات

• بینچ "IEC 60736:1982 برقی توانائی کے میٹروں کے ٹیسٹنگ آلات"، "IEC 62053" کے معیار کے مطابق ہے۔

• بینچ کو سنگل/تھری فیز ایکٹیو انرجی میٹر اور ری ایکٹیو انرجی میٹر (0.2 کلاس تک) دونوں ٹیسٹ کرنے کے لیے استعمال کیا جا سکتا ہے، یہ چار کواڈرینٹ ٹیسٹ کے لیے بھی موزوں ہے۔

• بینچ وارم اپ ٹیسٹ، سٹارٹنگ ٹیسٹ، کوئی لوڈ ٹیسٹ (کریپ ٹیسٹ)، ایرر ٹیسٹ (درستگی ٹیسٹ)، ڈائل ٹیسٹ، اثر و رسوخ کی مقدار کے ٹیسٹ (منفی مرحلہ، وولٹیج کا عدم توازن، ہارمونک لہر وغیرہ) اور ٹیسٹ کر سکتا ہے۔ پیمائش کی تکرار کی اہلیت۔

• The bench is using the PWM to amplify voltage/current output, the high efficiency at >85 فیصد، اور گرمی کو کم کریں. PWM خرابی کی جانچ پڑتال، پیش سیٹ، الارم، اور تحفظ کی جانچ کر سکتا ہے

• سگنل کا ذریعہ فریکوئنسی، طول و عرض اور فیز ایڈجسٹمنٹ کے لیے جدید ترین ڈیجیٹل کنٹرولڈ سائن ویو ٹیکنالوجی کا استعمال کر رہا ہے۔ سگنل کا ذریعہ بار بار پہلی سائن ویو پر 2-21 ہارمونکس شامل کرسکتا ہے، یا ذیلی ہارمونک لہر اور عجیب ذیلی ہارمونک لہر کا سبب بن سکتا ہے۔

• بینچ انرجی میٹرز کی خرابی کی جانچ پیش کرنے کے لیے موازنہ ٹیکنالوجی کے ساتھ PY-3100 حوالہ معیاری انرجی میٹر کا استعمال کر رہا ہے۔

• بنچ ایرر پروسیسر سسٹم کا استعمال کر رہا ہے تاکہ ذیلی ایرر سسٹم کے ذریعہ ہر انرجی میٹر کی خرابی کا حساب لگایا جا سکے جسے اندرونی RS485 کے ذریعے منسلک کیا جا سکتا ہے۔

• ایک ہی تفصیلات لیکن مختلف مستقل انرجی میٹر کو ایک وقت میں جانچا جا سکتا ہے۔

• ٹیسٹ بینچ کو سکیننگ ہیڈ انسٹال کیا جا سکتا ہے، یہ 3 رینج ایڈجسٹمنٹ پیش کر سکتا ہے۔ یہ گول طرز کے توانائی میٹر اور ڈیجیٹل ایل ای ڈی انرجی میٹر دونوں کے لیے سگنل بھی قبول کیا جا سکتا ہے۔

• ٹیسٹ بینچ میں آٹو سرچ بلیک مارکر فنکشن ہوتا ہے جو بغیر لوڈ ٹیسٹ اور ابتدائی ٹیسٹ کے دوران بلیک مارکر کو درست طریقے سے تلاش کر سکتا ہے۔

• بینچ کی بورڈ یا پی سی کے ذریعہ کام کرنے کا انتخاب کرسکتا ہے جو بہت آسان ہے۔ بینچ کے کام کی حیثیت کو بہت واضح اور آسان آپریشن دیکھا جا سکتا ہے.

• بینچ WINDOWS98/2000/XP کے مطابق ٹیسٹنگ سوفٹ ویئر استعمال کر رہا ہے جو مختلف انرجی میٹروں کی خودکار جانچ کر سکتا ہے۔

• سافٹ ویئر اعدادوشمار، تلاش اور انتظام کے لیے توانائی کے میٹر سے ڈیٹا حاصل کر سکتا ہے۔

• انرجی میٹر ہینگنگ ریک ایلومینیم کمپاؤنڈ سے بنایا گیا ہے۔ ڈیوائس کی پوری ترتیب ایک معقول ڈیزائن اور عمدہ لباس ہے۔

تفصیلات

★ٹیسٹ بینچ کی درستگی کی کلاس: {{0}}.05/0.1

★حوالہ معیاری توانائی میٹر:

PY-3100 تھری فیز ملٹی فنکشنز پریزین پاور ٹیسٹنگ انسٹرومنٹ

درستگی کی کلاس: {{0}}.05 /0.1

★وولٹیج یمپلیفائر:

آؤٹ پٹ وولٹیج کی حد: 30-400V(فیز نیوٹرل)؛

50-600V (فیز فیز)

آؤٹ پٹ زیادہ سے زیادہ پاور: 800VA

قرارداد: 0.01 فیصد ;

استحکام: 0 سے بہتر.05 فیصد /3 منٹ (ٹائم بیس 5S)؛

تحریف کا عنصر: < 0.5 فیصد لکیری بوجھ پر؛

تعدد کی حد: 45Hz ~ 65Hz؛

بجلی کی کارکردگی: 85 فیصد سے زیادہ؛

محیط درجہ حرارت: 10 ڈگری ~ 50 ڈگری

الیکٹرانک اوورلوڈ اور شارٹ سرکٹ تحفظ۔

★موجودہ یمپلیفائر:

آؤٹ پٹ کرنٹ: رینج: 1mA~120A (1mA~200A کے لیے آپشن)؛

آؤٹ پٹ زیادہ سے زیادہ پاور: 1500VA

قرارداد: 0.01 فیصد ;

استحکام: 0 سے بہتر.05 فیصد /3 منٹ (ٹائم بیس 5S)؛

تحریف کا عنصر: < 0.5 فیصد لکیری بوجھ پر؛

تعدد کی حد: 45Hz ~ 65Hz؛

بجلی کی کارکردگی: 85 فیصد سے زیادہ؛

محیط درجہ حرارت: 10 ڈگری ~ 50 ڈگری

کھلے کرنٹ سرکٹ کے لیے الیکٹرانک اوورلوڈ تحفظ اور سیکیورٹی۔

★فیز اینگل: {{0}} ڈگری ~360 ڈگری، فیز اینگل سیٹنگ کا ریزولوشن: 0.1 ڈگری ;

★آؤٹ پٹ فریکوئنسی رینج: 45Hz~65Hz؛ قرارداد: 0.01Hz

★ ہارمونک ویو آؤٹ پٹ: 2-21 ذیلی ہارمونک لہر مواد 40 فیصد سے کم یا اس کے برابر

3، 5، 7 ذیلی ہارمونک ویو کپلنگ، کل مواد 40 فیصد سے کم یا اس کے برابر

فیز اینگل کنٹرول (عجیب ذیلی ہارمونک لہر)

لہر گروپ کنٹرول (سب ہارمونک لہر)

★ بجلی کا آؤٹ پٹ استحکام:<0.05%>

★کیلیبریٹڈ انرجی میٹر کے نمبر: 16 (6/8/12/16/20/24/32/40 درخواست پر)

★ان پٹ پاور: 3×220V/380V (Y)15 فیصد، 50/60Hz؛ زیادہ سے زیادہ بجلی کی کھپت: 6000VA

★ طول و عرض:
