الیکٹرک انرجی میٹر کے 8 حصے

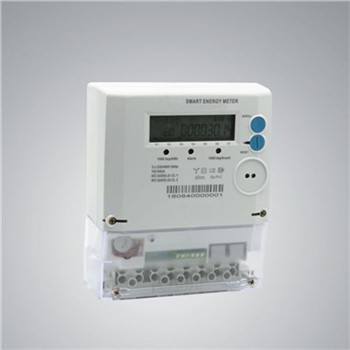

ایکبرقی توانائی میٹربرقی توانائی کی پیمائش کے لیے استعمال ہونے والا ایک آلہ ہے، جسے کلو واٹ گھنٹے میٹر یا بجلی کا میٹر بھی کہا جاتا ہے۔ اس کی پیمائش کی اکائی ڈگری یا کلو واٹ گھنٹے ہے۔ یہ طاقت اور وقت کی پیداوار ہے اور اس کا استعمال اختتامی صارفین کی بجلی کی کھپت کو ماپنے کے لیے کیا جا سکتا ہے، جو الیکٹرک کمپنیوں کی طرف سے بلنگ کی بنیاد کے طور پر کام کرتا ہے۔ بجلی لوگوں کی روزمرہ کی زندگی میں توانائی کا ایک ناگزیر ذریعہ ہے، اور ہر گھر میں برقی توانائی کے میٹر نصب ہیں۔ تاہم، زیادہ تر صارفین برقی توانائی کے میٹروں کے کام کرنے کے اصولوں، ساخت اور اجزاء سے واقف نہیں ہیں۔

کے کام کرنے والے ڈیزائن کے اصولوں کی بنیاد پربرقی توانائی میٹر، انہیں عام طور پر آٹھ ماڈیولز میں تقسیم کیا جا سکتا ہے: پاور سپلائی ماڈیول، ڈسپلے ماڈیول، اسٹوریج ماڈیول، سیمپلنگ ماڈیول، پیمائش ماڈیول، کمیونیکیشن ماڈیول، کنٹرول ماڈیول، اور MUC پروسیسنگ ماڈیول۔ ہر ماڈیول کا اپنا فنکشن ہوتا ہے اور اسے MUC پروسیسنگ ماڈیول کے ذریعے مربوط اور مربوط کیا جاتا ہے، جو ایک مکمل تشکیل دیتا ہے۔

1. الیکٹرک انرجی میٹر پاور سپلائی ماڈیول

کا پاور سپلائی ماڈیولبرقی توانائی میٹراپنے معمول کے کام کے لیے توانائی کے مرکز کے طور پر کام کرتا ہے۔ پاور سپلائی ماڈیول کا بنیادی کام AC 220V کے ہائی وولٹیج کو DC 12V/DC5V/DC3V میں تبدیل کرنا ہے۔ الیکٹرک انرجی میٹر کے اندر موجود دیگر ماڈیولز کے چپس اور آلات کو 3V کم وولٹیج پاور فراہم کی جاتی ہے۔ پاور سپلائی ماڈیولز کی تین عام قسمیں ہیں: ٹرانسفارمر، ریزسٹر-کیپسیٹر وولٹیج میں کمی کا ماڈیول، اور سوئچ پاور سپلائی۔

ٹرانسفارمر کی قسم AC 220V پاور سپلائی کو AC12V میں تبدیل کرتی ہے، اور پھر مطلوبہ وولٹیج کی حد کو حاصل کرنے کے لیے اصلاح، وولٹیج میں کمی، اور استحکام کے ساتھ آگے بڑھتا ہے۔ اس میں ایک چھوٹی طاقت کی صلاحیت، اعلی استحکام ہے، لیکن یہ برقی مقناطیسی مداخلت سے آسانی سے متاثر ہوتا ہے۔

ریزسٹر-کیپسیٹر وولٹیج کو کم کرنے والا پاور سپلائی سرکٹ زیادہ سے زیادہ آپریٹنگ کرنٹ کو محدود کرنے کے لیے AC سگنل کی ایک مخصوص فریکوئنسی پر کپیسیٹر کے ذریعے تیار کردہ کپیسیٹیو ری ایکٹنس کا استعمال کرتا ہے۔ یہ سائز میں چھوٹا ہے، لاگت میں کم ہے، بہت کم بجلی استعمال کرتا ہے، اور خود استعمال کی اعلی سطح ہے۔

سوئچ موڈ پاور سپلائی الیکٹرانک سوئچنگ ڈیوائسز کا استعمال کرتی ہے جیسے کہ ٹرانزسٹر، MOS ٹیوب، SCRs وغیرہ۔ الیکٹرانک سوئچنگ ڈیوائسز کو کنٹرول سرکٹس کے ذریعے وقتاً فوقتاً آن اور آف کرنے کے لیے، ان کو دالوں میں ان پٹ وولٹیج کو ماڈیول کرنے کی اجازت دیتا ہے، اس طرح وولٹیج کی تبدیلی کو حاصل کیا جاتا ہے۔ بیک وقت ایک سایڈست اور خود بخود مستحکم آؤٹ پٹ وولٹیج فراہم کرتا ہے۔ اس میں بجلی کی کھپت کم ہے، سائز میں چھوٹا ہے، وسیع وولٹیج اسٹیبلائزیشن رینج ہے، اعلی تعدد مداخلت کا تجربہ کرتا ہے، اور اس کی قیمت زیادہ ہے۔

الیکٹرک انرجی میٹرز کی ڈیولپمنٹ اور ڈیزائن میں، پاور سپلائی کی قسم کا انتخاب پروڈکٹ کی فنکشنل ضروریات، میٹر کے ٹرمینل کور کے طول و عرض، لاگت پر قابو پانے کی ضروریات، اور مختلف خطوں یا ممالک کی پالیسیوں اور ضوابط کی بنیاد پر کیا جاتا ہے۔

2. الیکٹرک انرجی میٹر ڈسپلے ماڈیول

الیکٹرک انرجی میٹر ڈسپلے ماڈیول بنیادی طور پر بجلی کی کھپت کو پڑھنے کے لیے استعمال کیا جاتا ہے اور یہ ڈسپلے کے مختلف اختیارات پیش کرتا ہے جیسے ڈیجیٹل ٹیوب، کاؤنٹرز، معیاری LCDs، ڈاٹ میٹرکس LCDs، اور ٹچ LCDs، دوسروں کے درمیان۔ ڈیجیٹل ٹیوبوں اور کاؤنٹرز کے ڈسپلے کے طریقے صرف ایک طریقے سے بجلی کی کھپت کو دکھا سکتے ہیں۔ سمارٹ گرڈ کی ترقی کے ساتھ، برقی توانائی کے میٹروں کو پاور ڈیٹا ڈسپلے کی بڑھتی ہوئی تعداد کی ضرورت ہوتی ہے۔ ڈیجیٹل ٹیوب اور کاؤنٹر جدید پاور انٹیلی جنس کے تقاضوں کو پورا کرنے سے قاصر ہیں۔ اس وقت برقی توانائی کے میٹروں کے لیے ڈسپلے کا بنیادی طریقہ LCD ٹیکنالوجی ہے۔ پیش کی جانے والی معلومات کی پیچیدگی کے لحاظ سے تحقیق اور ترقی کے عمل کے دوران مختلف قسم کے LCDs کا انتخاب کیا جاتا ہے۔

3. الیکٹرک انرجی میٹر سٹوریج ماڈیول

الیکٹرک انرجی میٹر اسٹوریج ماڈیول بنیادی طور پر میٹر کے پیرامیٹرز، بجلی کی کھپت کی تاریخ، اور دیگر متعلقہ معلومات کو ذخیرہ کرنے کے لیے استعمال کیا جاتا ہے۔ عام ذخیرہ کرنے والے آلات میں EEPROM چپس، فیرو الیکٹرک چپس، اور فلیش چپس شامل ہیں۔ یہ تینوں قسم کی چپس برقی توانائی کے میٹروں میں مختلف ایپلی کیشنز رکھتی ہیں۔ فلیش فلیش میموری کی ایک قسم ہے جو عارضی ڈیٹا، لوڈ پروفائل ڈیٹا، سافٹ ویئر اپ گریڈ پیکجز وغیرہ کو محفوظ کرتی ہے۔

EEPROM ایک برقی طور پر مٹانے کے قابل پروگرام قابل پڑھنے کے لیے صرف میموری ہے جو صارفین کو اس میں ذخیرہ شدہ معلومات کو یا تو خود ڈیوائس یا مخصوص آلات کا استعمال کرتے ہوئے مٹانے اور دوبارہ پروگرام کرنے کی اجازت دیتی ہے۔ یہ EEPROM کو ایسے منظرناموں میں بہت مفید بناتا ہے جن میں ڈیٹا میں بار بار ترمیم اور اپ ڈیٹ کی ضرورت ہوتی ہے۔ EEPROM معلومات کے 1 ملین بائٹس تک ذخیرہ کر سکتا ہے اور بجلی کی کھپت اور بجلی سے متعلق دیگر ڈیٹا کو ذخیرہ کرنے کے لیے الیکٹرک انرجی میٹرز میں استعمال ہوتا ہے۔ دستیاب اسٹوریج کی تعداد برقی توانائی کے میٹر کے پورے لائف سائیکل کے لیے اسٹوریج کی ضروریات کو پورا کرتی ہے، اور ان کی قیمت مناسب ہے۔

فیرو الیکٹرک چپس فیرو الیکٹرک مواد کی خصوصیات کو تیز رفتار، کم طاقت، اور انتہائی قابل اعتماد ڈیٹا اسٹوریج اور منطقی کارروائیوں کو حاصل کرنے کے لیے استعمال کرتی ہے۔ ان کے پاس ایک ارب گنا ذخیرہ کرنے کی گنجائش ہے۔ بجلی کی خرابی کے بعد ڈیٹا کو صاف نہیں کیا جائے گا، جس سے فیرو الیکٹرک چپس ان کی زیادہ ذخیرہ کرنے کی کثافت، تیز رفتار اور کم توانائی کی کھپت کی وجہ سے فائدہ مند بنتی ہیں۔ فیرو الیکٹرک چپس بنیادی طور پر بجلی کی کھپت اور دیگر متعلقہ ڈیٹا کو ذخیرہ کرنے کے لیے برقی توانائی کے میٹروں میں استعمال ہوتی ہیں۔ ان کی قیمت زیادہ ہوتی ہے اور صرف ان مصنوعات میں استعمال ہوتے ہیں جن کے لیے اعلی تعدد اسٹوریج کی ضرورت ہوتی ہے۔


4. الیکٹرک انرجی میٹر سیمپلنگ ماڈیول

الیکٹرک انرجی میٹر کا نمونہ لینے والا ماڈیول برقی توانائی کے میٹر کے ذریعے آسان حصول کے لیے بڑے کرنٹ سگنلز اور بڑے وولٹیج سگنلز کو چھوٹے کرنٹ سگنلز اور چھوٹے وولٹیج سگنلز میں تبدیل کرنے کا ذمہ دار ہے۔ عام موجودہ نمونے لینے والے آلات میں شنٹ، کرنٹ ٹرانسفارمرز، اور روگوسکی کوائل شامل ہیں۔ وولٹیج کے نمونے لینے کا کام عام طور پر اعلیٰ درستگی والے ریزسٹر وولٹیج ڈیوائیڈر کے نمونے لینے کے طریقہ کار کا استعمال کرتے ہوئے کیا جاتا ہے۔

5. الیکٹرک انرجی میٹر کی پیمائش کا ماڈیول

الیکٹرک انرجی میٹر کی پیمائش کا ماڈیول بنیادی طور پر اینالاگ کرنٹ اور وولٹیج سگنلز حاصل کرنے اور انہیں ڈیجیٹل سگنلز میں تبدیل کرنے کے لیے استعمال کیا جاتا ہے۔ اسے سنگل فیز پیمائش ماڈیول اور تین فیز پیمائش ماڈیول میں تقسیم کیا جا سکتا ہے۔

6. الیکٹرک انرجی میٹر کمیونیکیشن ماڈیول

الیکٹرک انرجی میٹر کمیونیکیشن ماڈیول ڈیٹا کی ترسیل اور تعامل کی بنیاد کے طور پر کام کرتا ہے، جو اسمارٹ گرڈ، ڈیٹا ڈیجیٹائزیشن، انٹیلی جنس اور درستگی کے سائنسی انتظام کی بنیاد کے طور پر کام کرتا ہے۔ یہ چیزوں کے انٹرنیٹ کی ترقی میں انسانی کمپیوٹر کے تعامل کو فعال کرنے کی بنیاد بھی ہے۔ ماضی میں، مواصلات کے بنیادی ذرائع انفراریڈ اور RS-485 مواصلات تھے۔ مواصلاتی ٹیکنالوجی اور انٹرنیٹ آف تھنگز (IoT) کی ترقی کے ساتھ، الیکٹرک انرجی میٹر مواصلاتی طریقوں کا انتخاب وسیع ہو گیا ہے۔ ان میں PLC, RF, RS485, LoRa, ZigBee, GPRS, NB-IoT اور مزید شامل ہیں۔ مختلف مواصلاتی طریقوں کا انتخاب ان کے فوائد اور نقصانات کے ساتھ ساتھ مخصوص درخواست کے منظرناموں کی بنیاد پر کیا جا سکتا ہے تاکہ مارکیٹ کی طلب کو پورا کیا جا سکے۔

7. الیکٹرک انرجی میٹر کنٹرول ماڈیول

الیکٹرک انرجی میٹر کنٹرول ماڈیول برقی بوجھ کے موثر کنٹرول اور انتظام کو قابل بناتا ہے۔ سب سے عام طریقہ الیکٹرک انرجی میٹر کے اندر مقناطیسی لیچنگ ریلے کو انسٹال کرنا ہے۔ بجلی کے بوجھ کا کنٹرول اور انتظام پاور ڈیٹا، کنٹرول اسکیموں اور پاور آن یا آف کرنے کے لیے ریئل ٹائم کمانڈز کا استعمال کرتے ہوئے حاصل کیا جا سکتا ہے۔ الیکٹرک انرجی میٹر میں عام کاموں میں بوجھ کو کنٹرول کرنے کے لیے ریلے کے منقطع ہونے کے ذریعے اوور کرنٹ اور اوورلوڈ تحفظ، مخصوص وقت کے دوران پاور آن یا آف کرنے کے لیے وقت پر مبنی کنٹرول، پری پیڈ فعالیت میں کریڈٹ ناکافی ہونے پر ریلے کا منقطع ہونا، اور ریموٹ کنٹرول کے ذریعے۔ ریئل ٹائم کمانڈ ٹرانسمیشن۔

8. الیکٹرک انرجی میٹر MCU پروسیسنگ ماڈیول

الیکٹرک انرجی میٹر کا MCU پروسیسنگ ماڈیول الیکٹرک انرجی میٹر کا دماغ ہے۔ یہ مختلف قسم کے ڈیٹا پر کیلکولیشن کرتا ہے، مختلف قسم کی ہدایات کو تبدیل کرتا ہے اور اس پر عمل درآمد کرتا ہے، اور افعال کو کامیابی سے نافذ کرنے کے لیے مختلف ماڈیولز کو مربوط کرتا ہے۔

الیکٹرک انرجی میٹر ایک پیچیدہ الیکٹرانک پیمائش کرنے والا آلہ ہے جس میں الیکٹرانک ٹیکنالوجی کے کئی پہلو شامل ہیں، بشمول پاور سپلائی ٹیکنالوجی، بجلی کی پیمائش کی ٹیکنالوجی، کمیونیکیشن ٹیکنالوجی، ڈسپلے ٹیکنالوجی، اور اسٹوریج ٹیکنالوجی۔ ایک مستحکم، قابل اعتماد، اور درست بجلی میٹر بنانے کے لیے ہر فنکشنل ماڈیول اور الیکٹرانک ٹیکنالوجی کو مربوط اور ایک مکمل یونٹ بنانے کی ضرورت ہے۔
